ASANSÖR MONTAJ VİNÇLERİ

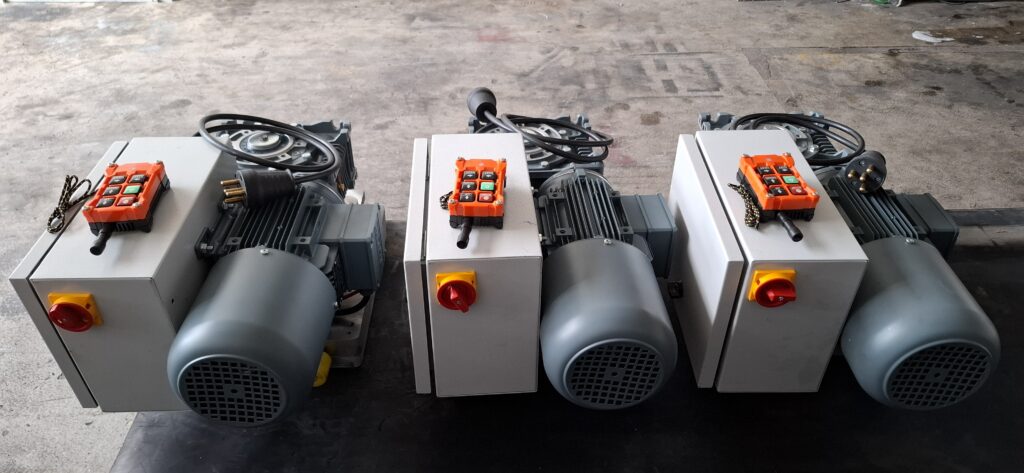

Yeni AES TRAKSİYONEL VİNÇ ile, bir halatı makara
üzerinde toplama gerekliliği olmaksızın vinç halat boyunca
tahrik edilir. Bu sınrısız kaldırma yükseklikleri veya çekme
uzunlukları sağlar. Tamburlu vincin aksine tel halat vince
her zaman aynı yerden girer ve böylece tambur boyunca
istenmeyen kanca hareketini ortadan kaldırır ve halat hızı
ve çekme kuvvetinin sabit kalmasını sağlar.
Sonsuz vinçler , yüklerin kaldırılması veya çekilmesi
gerektiği çeşitli uygulamalar için kullanılabilir örneğin;
asansör kuyularında kullanım için.
SEÇENEKLER
- Diğer çalışma gerilimleri
- Radyo uzaktan kumanda
- Birden fazla vinç için çift kontrol
- Yukarı ve aşağı yönlü hareket için limit anahtarı
- Çalışma saati ve çalıştırma sayısı için sayaçlar
- Yakalama tertibatları (insan kaldırma uygulamaları için aşırı
hız veya eğik konum atma mekanizması) - Mandallı donatım için adaptör
- Sonsuz vinçler ve yakalama tertibatı için halatlar
- Aşırı yük koruması (insan taşıma vinçleri için teslimat

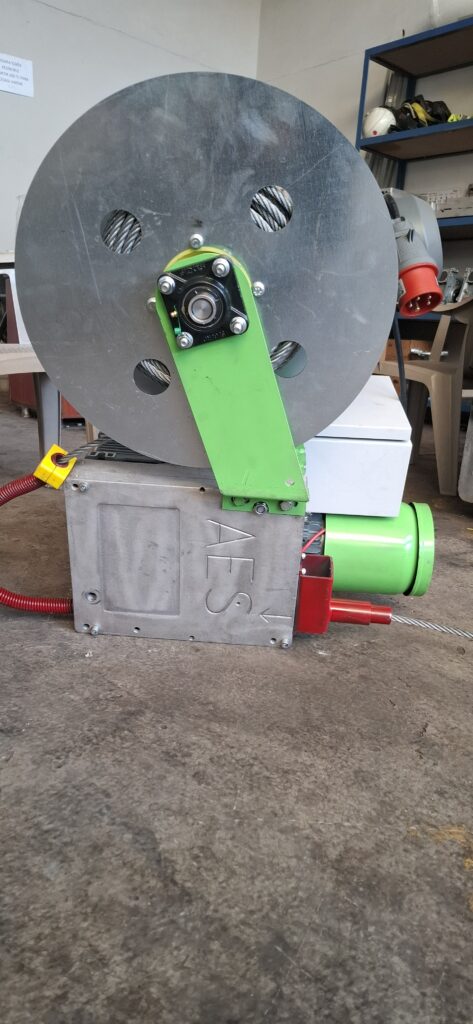

kapsamına dahil edilmiştir.) - Yüksüz halat için saklama makarası
Özellikler
- Kalıp döküm alimünyum güçlü hassas bir şekilde
işlenmiş muhafaza düşük bir net ağırlık ve olağanüstü
sağlamlık sağlar. Standartlaştırılmış elemanlar tüm aşınma
parçalarına kolay ulaşım sağlar. - Özel bir şekilde sertleştirilmiş çelikten imal tahrik
kasnağı ve basınç silindirleri, elemanların çok az
aşınmasını garanti eder. - Standart olarak kaldırma kuvveti için limit anatarı
(sadece insan kaldırmak için kullanılan vinçler için) - Vinç bir yük pimi ile merkezi askı noktasından asılabilir.
Alternatig olarak, muhafaza köşelerindeki bağlama
noktaları, vincin vidalar veya pimler ile esnek
bağlanmasını sağlar. - Sınıflandırma:
FEM’e göre 1Bm/m3 (18 m/dak için 1 cm/m2) - Tüm motorlar toz veya su girişine karşı standart olarak
IP 55 sınıfı korumaya sahiptir. - Standart çalışma gerilimi:
Avrupa standardı gerilim 400V, 3-faz, 50hz, alternatif
olarak 460V, 3-faz, 60hz. - 220V Kumanda voltajı (materyal taşıma kumandası
hariç, sabit uygulama – 220 V) - Değişken güç kaynağına kolay ve güvenilir bağlantı için
faz izleme (sabit uygulama, materyal taşıma kumandası
hariç) - Daha fazla ömür süresi için standart termak aşırı yük
korumalı ceraskal motor - Bağımsız muayene kuruluşu tarafından
belgelendirilmiştir. - Bağımsız muayene kuruluşu (DGUV) tarafından DIN
EN 14492-2’ye göre yolcu taşıma uygulamaları için
onaylanmıştır.
Materyal taşıma uygulamaları için kontaktör
kumanda (sabit uygulama)
- Kumanda dolabı (260 x 124 x 95 mm)
- IP 55 Sınıfı koruma (EN 60 529’e göre)
- Sıcaklık aralığı –20 *C ile +40 *C
- 220 V Kontrol voltajlı daha fazla çalışma güvenliği
- Daha fazla güvenlik için standart master kumanda
rölesi/acil durdurma kontaktörü - Kolay erişilebilir şerit Terminal
- Kablo kovanları ile kablo giriş noktası
- Kumanda kablolu motor
Materyal taşıma uygulamaları için kontaktör
kumanda (sabit uygulama)
- Kumanda dolabı (300 x 400 x 150 mm)
- IP 55 Sınıfı koruma (EN 60 529’e göre)
- Sıcaklık aralığı –20 *C ile +40 *C
- 220 V Kontrol voltajlı daha fazla çalışma güvenliği
- Daha fazla güvenlik için standart master kumanda
rölesi/acil durdurma kontaktörü - Dönüş yönünü izlemek için faz-sekans rölesi
- EN61558-2’ye göre kumanda transformatörü, giriş
ve çıkış ayrı sigortalara sahip - Aşırı yük uyarı sesi
- Kolay erişilebilir şerit Terminal
- Vidalı kablo rakoru ile kablo giriş noktası
- Bağlantı fişli motor
- Faz değiştirme anahtarlı güç kaynağı bağlantısı
- UP acil durum limit anahtarı bağlantısı
| MODEL | KAPASİTE | HIZ | KONTROL | GÜÇ Kw | AKIM | HALAT |
| AES 600 | 600 Kg | 18m/Dk | Kontaktör | 1.5 Kw / 400 V | 4A | 8,3 mm |
| AES 1050 | 1050 Kg | 18m/Dk | Kontaktör | 3 Kw / 400 V | 7A | 10,3 mm |
| AES 600 İ | 600 Kg | 9/18m/Dk | İnvertör | 1.5 Kw / 400 V | 4A | 8,3 mm |
| AES 1050 İ | 1050 Kg | 9/18m/Dk | İnvertör | 3 Kw / 400 V | 7A | 10,3 mm |
| AES 600 Ç | 600 Kg | 9/18m/Dk | Kontaktör | 1,2-1,8 Kw / 400 V | 4A | 8,3 mm |
| AES 1050 Ç | 1050 Kg | 9/18m/Dk | Kontaktör | 2,6 3,2 Kw / | 7A | 10,3 mm |
Seçenekler
İki vincin senkronize kontrolü için kumanda dolabı
Kumanda dolabını sabitlemek için destekleme ayarları
ve kolları
| İnsan kaldırma uygulamaları için kumanda dolabı |
| Kumanda dolabı (300x400x150mm) |
| IP 55 Sınıfı koruma (EN 60 529*’e göre |
| Sıcaklık aralığı -20*C ile +40 *C |
| 24V Kontrol voltajlı daha fazla çalışma güvenliği |
| Daha fazla güvenlik için standart master kumanda rölesi/acil durdurma kontaktörü |
| Dönüş yönünü izlemek için faz-sekans rölesi |
| EN 61558-2’ye göre kumanda transformatörü, giriş ve çıkış aynı sigortalara sahip |
| Aşırı yük uyarı sesi |
| Kolay erişilebilir şerit teminal |
| Vidalı kablo rakoru ile kablo giriş noktası |
| Bağlantı fişli motor |
| Faz değiştirme anahtarlı güç kaynağı bağlantısı |
| UP acil durum limit anahtarı bağlantısı |
İNSAN KALDIRMA İÇİN GÜVENLİK
EN 1808 Gerekliliklerine göre insan
kaldırma için kullanılan her vinç bağımsız
güvenlik halatında bir güvenlik sistemine
sahip olmalıdır. Ürün sunuşları iki yaygın
uygulama için iki farklı güvenlik yakalama
tertibatı sunar.
Her iki tip taşıma kaldırma için
onaylanmış olup, EN 1808 standardı
“Askılı ulaşım ekipmanı için güvenlik
gerekliliklerine uygundur. Ek olarak
yakalama tertibatları bağımsızbir
muayene kuruluşu tarafından
Belgelendirilmiştir. (DGUV)
Güvenlik el makarası acil bir durumda (elektrik kesintisi) boşalmış fren ile yukarı yönlü hareket, teslim edilen el makarası ile mümkündür. (sadece insan kaldırma uygulaması vinçler için standart teslimat kapsamı)
Güvenlik indirme mekanizması bir elektrik kesintisi sırasında, elektro-mekanik fren, yükün güvenli ve kontrollü bir şekilde indirilmesini sağlamak için manuel olarak bırakabilir. Güvenli indirme entegre santrifüj kuvvetli fren ile garanti edilir.
Aşırı hız emniyet yakalama tertibatı (AES)
Bu aşırı hız yakalama tertibatı, indirme hızı 30/mdakikayı (0.5 m/s) aşması halinde otomatik olarak durur. Sertleştirilmiş çelikten entegre kıskaç çene mekanizması, birkaç santimetre içinde sistemin indirme hareketini durdurur.
| MODEL | EAN-NO | KAPASİTE KG | HALAT ÇAPI İÇİN MM |
| AESL6-8 | 582803 | 500 | 8,4 |
| AESL6-8 | 582803 | 600 | 8,4 |
| AES8-9 | 582742 | 800 | 9 |
| AESL10-10 | 582766 | 1000 | 10,2 |
EĞİK KONUM EMNİYET YAKALAMA TERTİBATI (AES)
Bu eğik konum yakalama tertibatı, halat veya platform açısı 5*’yi açtığında otomatik olarak durur. Entegre kıskaç çene mekanizması halatı tutar ve sistemin hareketini anında durdurur.
Güçlü sac çelik muhafaza
Sertleştirilmiş çelikten kıskaçlama mekanizması
İki vida (m12) veya yük pimleri (12mm) ile bağlantı

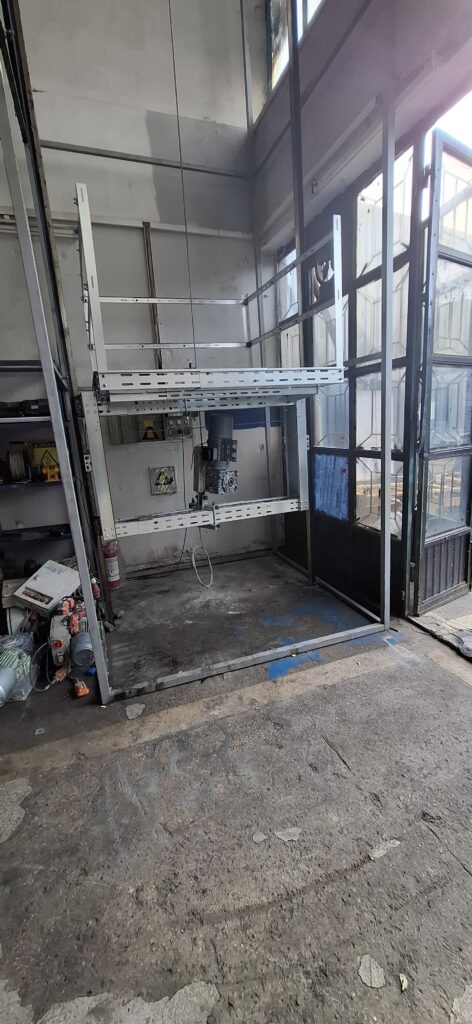

| Asansör süspansiyonunun hazır |
| olmadığı durumlarda montaja |
| başlamak için geçici bir |
| süspansiyona ihtiyaç vardır. |
| Üretmiş olduğumuz ayarlanabilir |
| süspansiyon sayesinde farklı |
| ölçülerdeki kuyularda |
| çalışabilirsiniz. |
| Standart olarak süspansiyon ; |
| 90 lık fren blokları |
| Ray arası 130cm – 200 cm |
| Platform 120cm – 200cm üretilir. |
| İhtiyaca göre revize edilebilir |
